Dans les systèmes de traitement des gaz résiduaires industriels, la fiabilité des composants de contrôle de débit a un impact direct sur la disponibilité, la sécurité et la conformité réglementaire du système. La vanne papillon excentrique s'est imposée comme une solution privilégiée pour les applications nécessitant un fonctionnement fréquent et une étanchéité étanche, en particulier dans les systèmes d'oxydation thermique régénérative (RTO) et d'autres systèmes de traitement de composés organiques volatils (COV). Cet article examine leVanne papillon excentriquedepuis Lvquan, explorant ses principes de conception, ses avantages opérationnels et les choix d'ingénierie qui le rendent adapté aux environnements industriels exigeants. Nous examinons la structure excentrique de la vanne, l'actionnement pneumatique, les performances d'étanchéité et les applications dans lesquelles elle surpasse les conceptions de vannes conventionnelles.
Les systèmes de traitement des composés organiques volatils (COV), qu'il s'agisse d'oxydants thermiques, d'oxydants catalytiques ou d'unités de récupération par adsorption, dépendent d'un contrôle précis du débit pour fonctionner efficacement. Les vannes de ces systèmes ne sont pas des composants statiques ; ils s'ouvrent et se ferment des milliers de fois par an, souvent dans des températures élevées, des conditions corrosives ou des différences de pression variables.
Les vannes papillon traditionnelles, bien que rentables pour un usage général, rencontrent souvent des difficultés dans les applications exigeantes en COV. Leurs performances d’étanchéité se dégradent avec le temps et les taux de fuite peuvent compromettre les performances du système ou enfreindre les réglementations environnementales. La vanne papillon excentrique répond à ces limitations grâce à une conception qui minimise la friction et l'usure tout en obtenant une étanchéité plus serrée.
Lvquan Protection de l'environnement Engineering Technology Co., Ltd.conçoit et fabrique des équipements de traitement des COV depuis plus d'une décennie. Basée à Yangzhou, Jiangsu, la société détient plusieurs brevets, y compris des brevets d'invention de haute technologie, et dessert des secteurs allant de l'automobile et du prélaquage en continu aux produits pharmaceutiques et à l'imprimerie. LeurVanne papillon excentriqueest spécialement conçu pour les applications nécessitant des cycles fréquents et une intégrité d'étanchéité élevée, telles que les vannes d'entrée et de sortie des systèmes RTO à trois chambres ou multi-chambres à grand volume d'air. Cet article fournit un aperçu détaillé de la structure, des caractéristiques et des considérations opérationnelles de la vanne qui en font un choix pratique pour les ingénieurs industriels et les gestionnaires d'installations.
Vous trouverez ci-dessous un résumé des principales spécifications et caractéristiques de conception duVanne papillon excentriquedepuisLvquan.
| Paramètre | Détails |
| Nom du produit | Vanne papillon excentrique |
| Type de vanne | Vanne papillon excentrique (double bielle, disque décentré) |
| Actionnement | Pneumatique (à air comprimé) |
| Application clé | Vannes d'entrée/sortie pour systèmes RTO à grand volume d'air (3 chambres, multi-chambres) |
| Industries primaires | Traitement des COV, traitement chimique, traitement des eaux, systèmes d'échappement industriels |
| Caractéristiques structurelles | Bielle double, arbre excentrique, tige de limitation de course du disque |
| Avantage clé | Faible taux de fuite, friction et usure réduites, performances d'étanchéité améliorées |
| Caractéristiques opérationnelles | Commutation rapide, temps de trajet court, faible bruit, fonctionnement flexible |
| Entretien | Structure simple, facile à entretenir, matériau de la bague d'étanchéité personnalisable |
| Limites | Ne convient pas aux applications de fluides poussiéreux corrosifs, collants ou granulaires ; traitement antidéflagrant requis dans les zones dangereuses |
Pour comprendre pourquoi la vanne papillon excentrique surpasse les conceptions conventionnelles, il est utile d'examiner le fonctionnement d'une vanne papillon standard et ses lacunes.
Dans une vanne papillon concentrique standard, le disque tourne autour d'un axe central aligné avec le centre du tuyau. Les surfaces d'étanchéité du disque et du siège frottent l'une contre l'autre tout au long de la rotation, provoquant une friction qui use progressivement le joint et augmente les taux de fuite. Au fil du temps, cette friction augmente également le couple requis pour faire fonctionner la vanne, ce qui exerce une pression supplémentaire sur les actionneurs.
La vanne papillon excentrique résout ce problème en positionnant le disque décentré par rapport à la surface d'étanchéité du corps de vanne. Cela signifie que le disque ne frotte pas contre le joint pendant la rotation : il entre en contact uniquement en position complètement fermée. Le résultat est une friction nettement inférieure, une usure réduite des surfaces d'étanchéité et une fermeture beaucoup plus étanche.
LvquanLa vanne papillon excentrique de va encore plus loin avec un mécanisme à double bielle. Le disque de vanne et l'arbre excentrique sont reliés par des bielles doubles, avec une tige de limitation fixée à l'arrière pour contrôler la course du disque. Cette conception mécanique garantit un fonctionnement précis et reproductible même après des milliers de cycles, ce qui est essentiel pour les systèmes RTO qui peuvent commuter les vannes plusieurs fois par minute.
LeVanne papillon excentriquedepuisLvquanoffre plusieurs fonctionnalités qui en font un choix pratique pour les applications industrielles nécessitant un contrôle de débit fiable.
La conception excentrique, combinée à une bague d'étanchéité pouvant être sélectionnée parmi différents matériaux en fonction des exigences de l'application, permet d'obtenir un taux de fuite très faible. Pour les systèmes de traitement des COV, cela est essentiel : les fuites peuvent réduire l’efficacité de la destruction, augmenter les coûts d’exploitation et conduire à une non-conformité réglementaire.
La vanne est alimentée par de l'air comprimé, entraînant l'arbre de la vanne pour contrôler la commutation de la bielle du disque de la vanne. Une rotation de 90° depuis la position initiale complète une action (ouvrir pour fermer ou fermer pour ouvrir). L'actionneur pneumatique offre un temps de déplacement court, un faible bruit et un fonctionnement flexible, permettant à la vanne de répondre rapidement aux changements de demande du système.
La conception mécanique simple de la vanne minimise le nombre de composants susceptibles de tomber en panne. Cela réduit le temps et les coûts associés à la maintenance, un facteur important pour les ingénieurs d'usine qui doivent minimiser les temps d'arrêt. La possibilité de choisir différents matériaux de bague d'étanchéité permet également d'adapter la vanne à des conditions de fonctionnement spécifiques sans nécessiter une modification complète de la conception.
La structure à double bielle et à arbre excentrique améliore considérablement l'étanchéité par rapport aux vannes papillon classiques. Le disque se ferme uniquement lorsqu'il est complètement fermé, éliminant ainsi l'usure qui se produit avec un frottement constant pendant la rotation. Cela prolonge la durée de vie de la vanne et réduit la fréquence de remplacement des joints.
La vanne papillon excentrique est particulièrement adaptée aux applications qui nécessitent une combinaison d'étanchéité et de fonctionnement fréquent. Les principaux cas d'utilisation incluent :

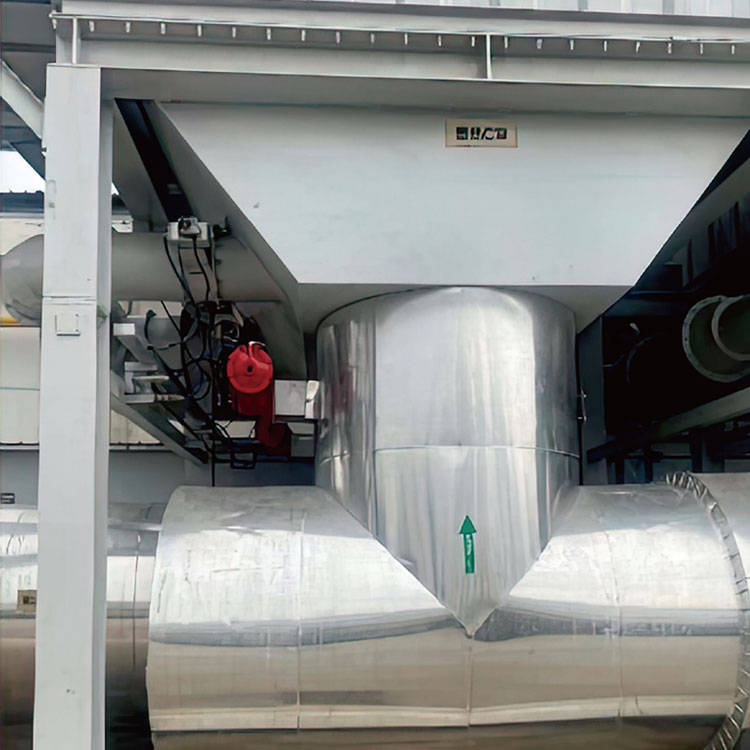

• Oxydants thermiques régénératifs (RTO)– Utilisées comme vannes d’entrée et de sortie pour les systèmes RTO à trois ou plusieurs chambres à grand volume d’air. Ces vannes commutent à plusieurs reprises pour diriger le gaz de procédé à travers des lits céramiques chauffés, ce qui rend une étanchéité fiable essentielle à l'efficacité du système.
• Systèmes de traitement des COV– Appliqué dans les systèmes d’adsorption, d’incinération et de récupération où de faibles fuites sont essentielles pour respecter les limites d’émissions.
• Traitement chimique et pétrochimique– Utilisé pour le contrôle du débit dans les fluides de pipeline à basse pression où un actionnement fréquent est requis.
• Usines de traitement de l'eau– Convient aux applications nécessitant une étanchéité fiable dans les systèmes de distribution d’eau et d’eaux usées.
• Systèmes d'échappement industriels– Appliqué comme vannes de commutation dans les chaînes de traitement des gaz d'échappement, en particulier lorsque le fluide est du gaz propre (non corrosif, collant ou contenant de la poussière granulaire).
Lvquan Protection de l'environnement Engineering Technology Co., Ltd.a son siège à Gaoyou, Yangzhou, avec une superficie d'usine de 9 800 mètres carrés et plus de 200 ensembles d'équipements d'usinage. L'entreprise emploie 120 personnes et a une capacité de production annuelle de 100 millions de RMB.
La société détient des qualifications de double niveau en matière de conception et de gouvernance de la pollution environnementale de la province du Jiangsu, est reconnue comme une entreprise de haute technologie du Jiangsu et possède des qualifications professionnelles de troisième niveau en matière de protection de l'environnement.Lvquana passé avec succès les certifications système ISO 9001 et ISO 14001 et détient 13 brevets de modèles d'utilité pratique et deux brevets d'invention de haute technologie. L'entreprise est également membre de l'Association de l'industrie de la protection de l'environnement de la province du Jiangsu.
En digérant et en adaptant la technologie avancée d'adsorption et d'incinération étrangère,Lvquana développé des produits qui ont atteint le niveau avancé de produits similaires en Chine et ont progressivement remplacé les équipements importés dans de nombreuses applications. Ce socle technique se reflète dans la qualité de conception et de fabrication de leur vanne papillon excentrique.
R : La conception excentrique positionne le disque décentré par rapport à la surface d'étanchéité, réduisant ainsi la friction et l'usure pendant la rotation. Cela se traduit par une étanchéité beaucoup plus étanche, des taux de fuite inférieurs et une durée de vie plus longue, ce qui est particulièrement important dans les applications avec des cycles fréquents.
R : Oui. La vanne papillon excentrique est spécialement conçue pour être utilisée comme vanne d'entrée et de sortie dans les systèmes RTO à trois chambres et multi-chambres à grand volume d'air, où une commutation rapide et de faibles fuites sont essentielles.
R : Le matériau de la bague d’étanchéité peut être sélectionné en fonction des exigences de l’application.Lvquanpropose différentes options de matériaux pour s'adapter à différents supports et conditions de température.
UN:Lvquandéconseille d'utiliser la vanne dans des applications de fluides poussiéreux corrosifs, collants ou granulaires, car ceux-ci peuvent endommager le joint ou interférer avec le fonctionnement de la vanne. Pour de telles applications, d’autres matériaux ou conceptions de vannes peuvent être nécessaires.
LeVanne papillon excentriquedepuisLvquanoffre une solution fiable et performante pour les applications de contrôle de débit industriel nécessitant des cycles fréquents et une étanchéité étanche. Sa conception excentrique, combinant un mécanisme à double bielle, un disque décentré et un fonctionnement à faible friction, offre des taux de fuite inférieurs et une durée de vie prolongée par rapport aux vannes papillon classiques. Ces caractéristiques le rendent particulièrement adapté à une utilisation dans les systèmes RTO et autres équipements de traitement des COV, où la fiabilité des vannes a un impact direct sur la disponibilité du système et la conformité des émissions. Si vous concevez ou améliorez un système de traitement des COV, ou si vous avez besoin d'un composant de contrôle de débit fiable pour des applications industrielles exigeantes,contactLvquanaujourd'hui. L'équipe d'ingénierie peut fournir des conseils techniques, des spécifications de produits et des solutions personnalisées adaptées à vos fluides, températures et conditions de fonctionnement spécifiques. Contactez-nous via le site Web ou par e-mail pour discuter de vos besoins et recevoir un devis.
